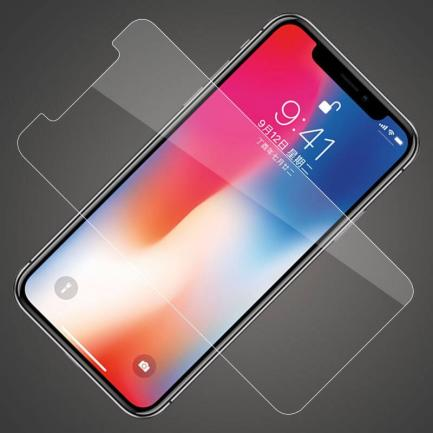

玻璃行業

背景介紹

隨著中國社會的不斷變革,消費類電子的不斷升級深化,傳統的雙Z軸同動機器(簡稱雙頭機)已經遠遠不能匹配行業需求。在手機玻璃蓋板這個行業尤為凸顯,首先傳統的雙頭機已經沒有任何市場競爭力,行業已經進入白熱化競爭階段;其次隨著中國社會的不斷變革,勞動力成本越來越高,勞動力也越來越少,在這種情況下,要求之前行業轉變?yōu)槿詣?dòng)化生產。
在這種背景條件下,我們積極的與客戶商討解決方案,始終抱著為客戶創造價值的理念,與客戶同進共退,經過大半的設計與改版,終于第一個創造性地為客戶解決這個問題。也極大的幫助客戶提升了品牌價值,得到行業的一致認可和贊許。



客戶需求

對于客戶而言,實際有以下兩大要求:

1)實現4個Z軸同動;

2)在機床外面添加一個不間斷送料取料裝置,這些邏輯也完全由CNC控制。

面對客戶提出的2大要求,原先成熟的雙頭機模型已經完全不夠用了,我們需要在軟件層面和硬件層面做出一系列的配套調整。首先在硬件層面,我們需要提供9個伺服通道,超過雙倍的輸入輸出點;其次在軟件層面,需要擴展Z軸通道輸出,并且要通過軟件PLC驅動3軸的取料送料裝置。


軟件配套

面對客戶提出的這些要求,首先我們對軟件內部結構進行修改和優化,增加了更多的獨立伺服通道來驅動多出來的Z軸;其次針對客戶的上下料系統,我們增加了PLC驅動伺服通道的功能;再次針對客戶料盒的位置,我們增加的獨立的料盒參數界面,方便客戶調整響應參數。

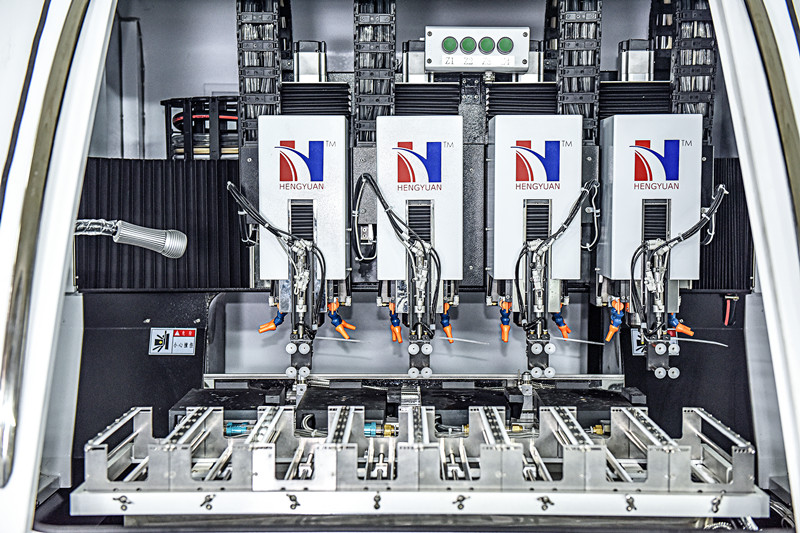

客戶四頭機自動供料機床

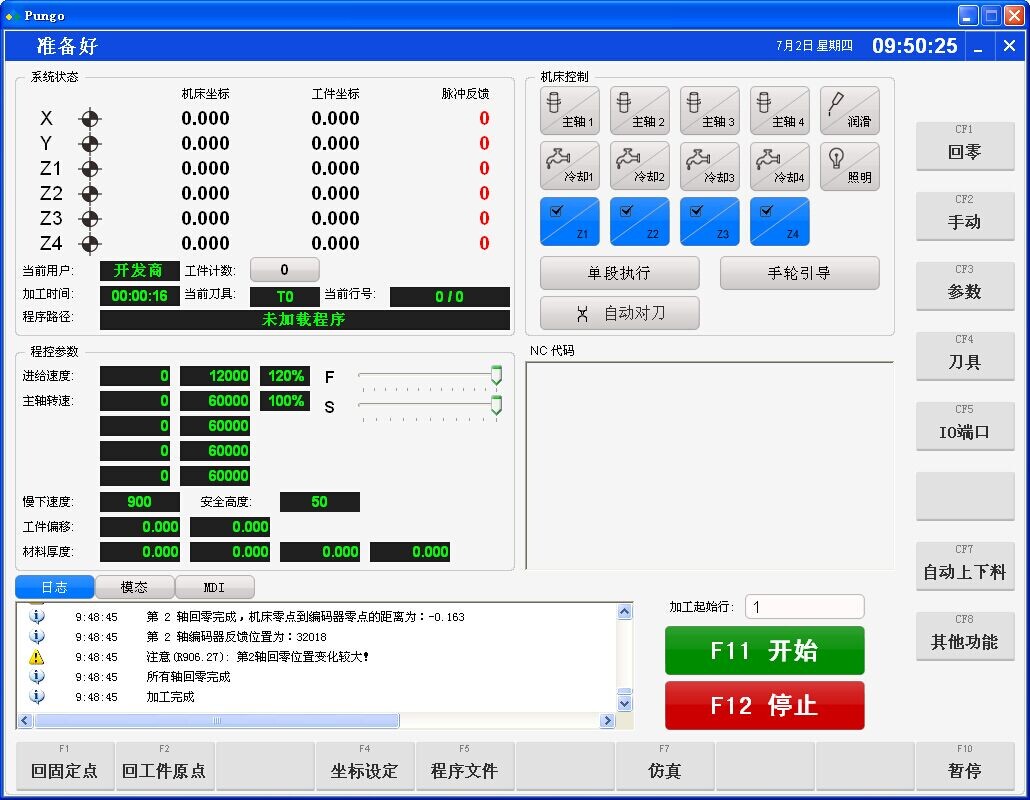

Punggol軟件主界面圖

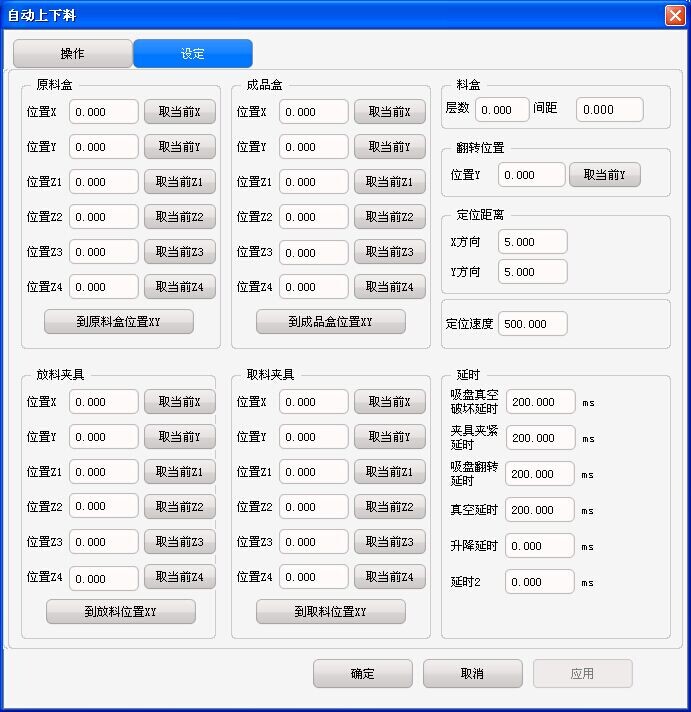

Punggol軟件上下料參數主界面


硬件配套

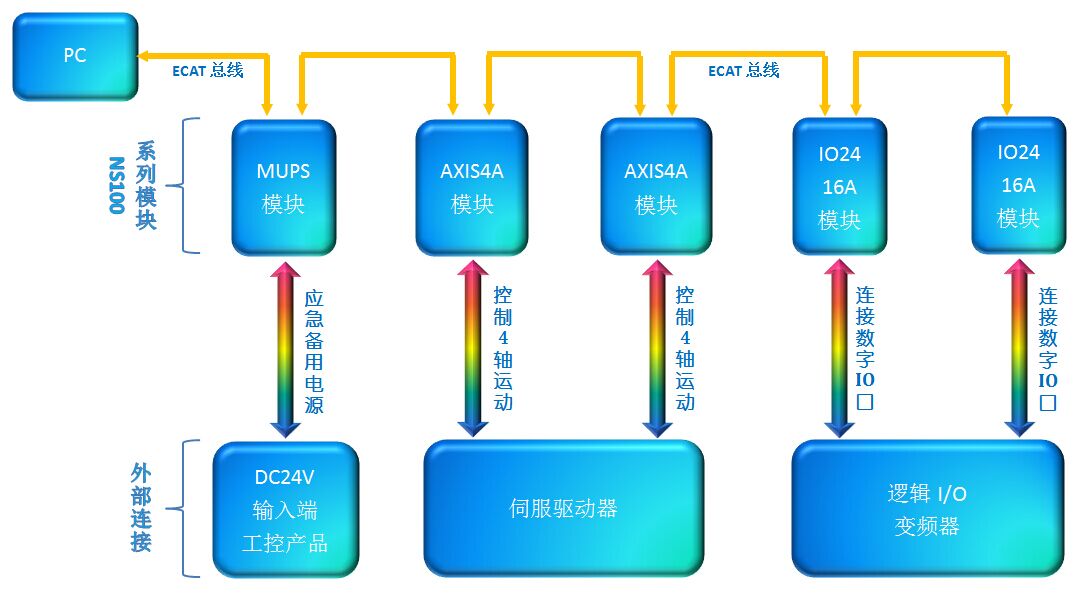

面對客戶的需求,對于硬件層面的壓力不大。我們的系統采用倍福的Ethercat總線,所有的硬件均采用模塊化設計,通過實時以太網將所有模塊連接起來。




應用總結

針對玻璃行業的應用,我們做出過很多的努力,也贏得了客戶廣泛的贊許。為了不斷滿足客戶日益變化的需求,我們設計研發部門在軟件架構,硬件架構以及易操作性上做出了很多的努力,希望我們與客戶不斷進步,共同應對挑戰,贏得更好的明天。

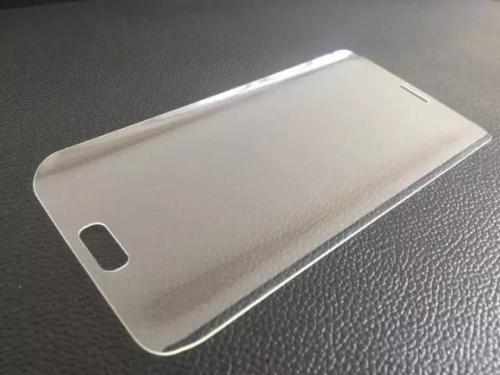

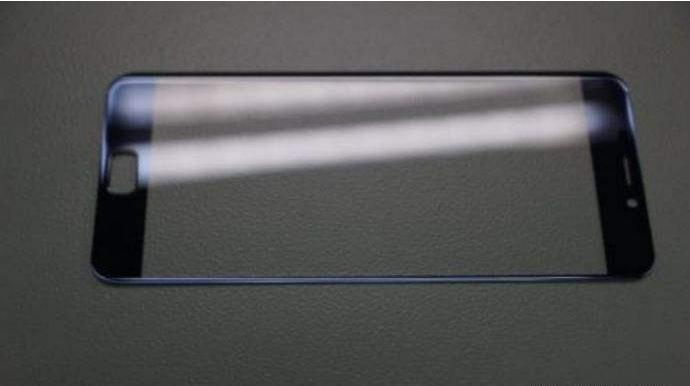

效果展示
